“超级玻璃”或成万亿元新赛道 国产TGV加速量产。国产TGV玻璃基板正加速走向量产配资杠杆百科，国内中试产线也在快速验证中，头部企业纷纷加码布局、抢占先机。中国工程院院士彭寿预测，这块“超级玻璃”可能在“十五五”末期变成上万亿元的新赛道。

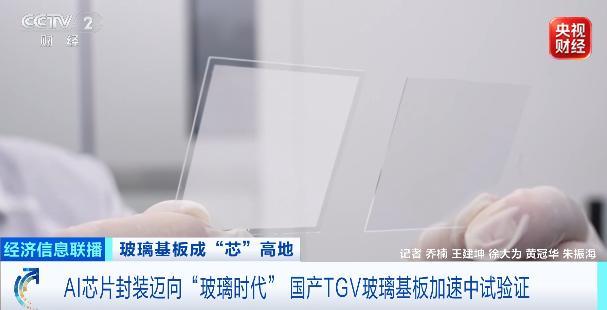

随着大模型参数向万亿级演进，AI芯片的面积不断增大，热量也随之升高，导致传统硅基板封装材料容易变形。相比之下，TGV玻璃基板具有低损耗、抗翘曲等优点，支持大尺寸面板级生产，且成本远低于传统硅基板，成为下一代先进封装材料的理想选择。业内普遍认为2026年将是玻璃基板产业化关键窗口期。

传统的硅基板如同一座平面城市，晶体管越密集，信号越容易拥堵，发热也更严重。而TGV玻璃基板则像是在这座城市里建起摩天大楼，通过在玻璃上钻出数百万个微米级通孔填充金属，实现芯片上下层的垂直互联，大幅缩短信号传输距离，提升互联密度。然而，在玻璃上“盖楼”并不容易，因为玻璃天生脆硬，任何微小瑕疵都会在后续加工中被放大。

陕西咸阳一家显示基板玻璃企业的负责人介绍，构建材料、工艺、装备的一体化协同创新体系是解决如何做出优质产品的关键。装备开发包括攻克溢流砖、铂金通道等核心热端装备。激光诱导深刻蚀和孔金属化等部分关键工艺表现甚至优于部分进口样品，预计今年内完成首批工艺验证。

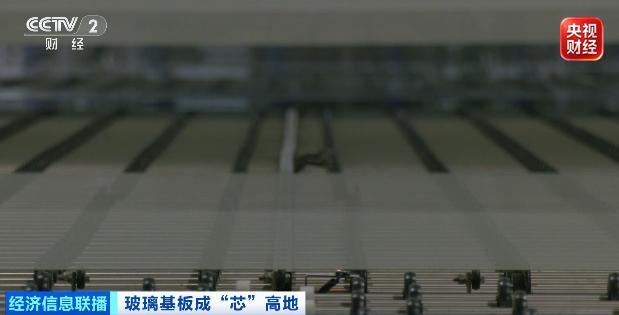

下游需求升级推动上游玻璃基板企业加速研发。安徽蚌埠一条高世代信息显示玻璃基板生产线生产的显示玻璃基板与AI芯片封装玻璃基板在底层工艺上高度同源，对表面平整度、热稳定性和缺陷率有着极高要求。这条产线积累的核心技术为未来半导体封装玻璃基板的国产化打下坚实基础。

基于这种底层工艺的同源性，国内企业正在将显示玻璃领域的成熟经验迁移到半导体先进封装领域，并着手布局全新的TGV玻璃基板专用产线，从源头保障高端封装材料的自主可控。

要使TGV玻璃基板真正投入使用，还需要完成复杂的后道加工，其中最难的是微米级高密度打孔。要在约0.8毫米厚度的玻璃上精准打出数百万个通孔，确保孔孔贯通且孔壁光滑无微裂纹。湖南长沙一家脆性材料精密加工企业已实现百万级通孔0ppm的不通率。

当前，TGV玻璃基板赛道正迎来从技术验证向小批量量产过渡的关键节点。蓝思科技中国区总裁江南表示，公司正在配合海内外客户进行多测试送样验证，在激光诱导蚀刻工序上已经敲定了最优参数。公司规划建设3万平方米的玻璃基板专用厂房及配套产线，预计于今年年底正式投入使用，为规模化量产做好准备。

根据国际市场研究机构预测，到2030年配资杠杆百科，全球先进封装市场规模将逼近800亿美元。彭寿表示，随着AI算力需求的爆发，传统封装材料正逼近物理极限。作为下一代先进封装的关键底座，TGV玻璃基板正成为重塑全球半导体产业格局的新变量。目前，国内已形成合肥、蚌埠、咸阳、成都四大玻璃基板产业集群，依托我国在显示玻璃领域的深厚底蕴，国产TGV玻璃基板正在加速打破海外技术壁垒。
